نقش کمک فنر در سیستم تعلیق خودرو چیست؟

سیستم تعلیق خودرو

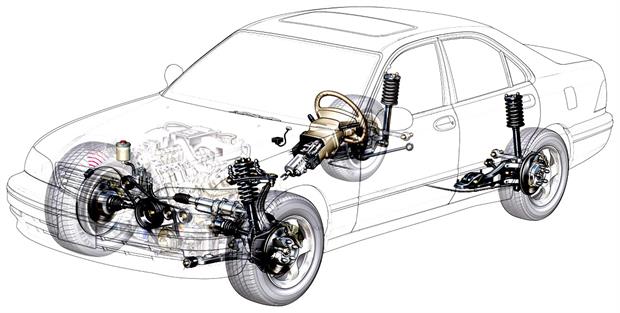

سیستم تعلیق در خودرو از پنج قسمت اصلی شامل: فنر، کمک فنر، سیبک ها، بوش ها و طبق تشکیل شده است که هر یک از این قسمت ها دارای زیرشاخه های متعددی بوده و در گروه های مختلفی تقسیم بندی می شوند که در این مقاله به نقش فنر و کمک فنر در سیستم تعلیق خودرو می پردازیم.

فنر

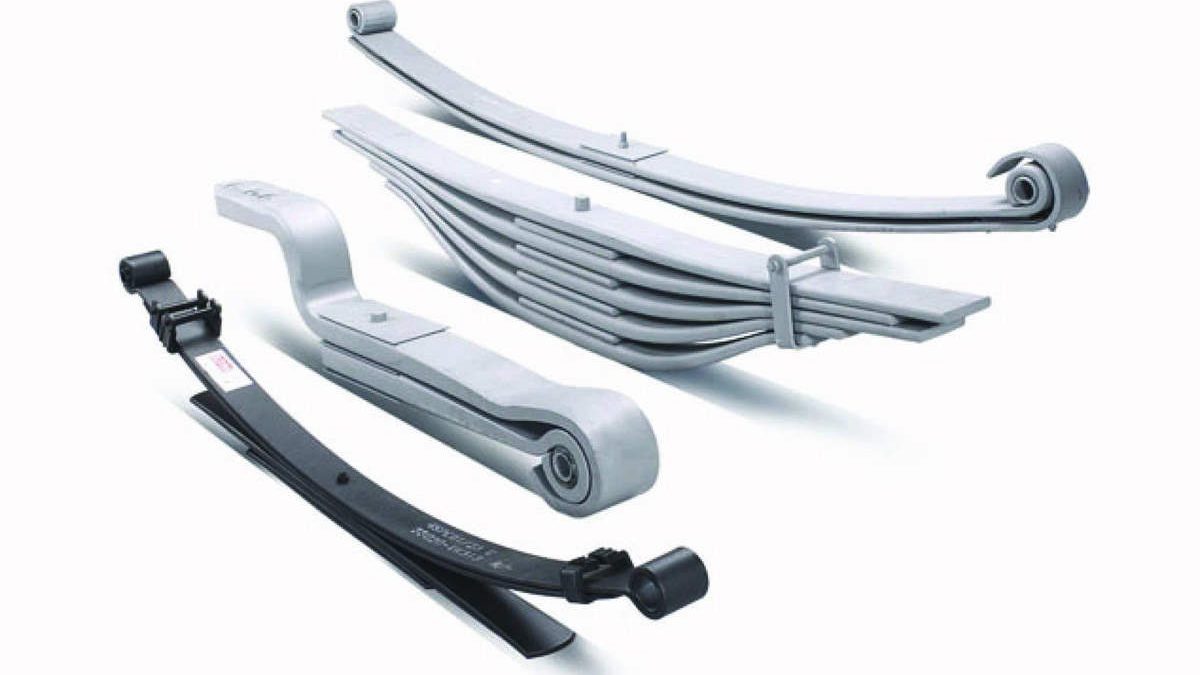

یکی اجزای اصلی در سیستم تعلیق خودرو می باشد که تحمل وزن و ارتفاع خودرو را در حد استاندارد بر عهده دارد و همچنین ضربات جاده را دفع می نماید. فنرها که اغلب میله ها یا حلقه های فولادی انعطاف پذیری هستند، به شاسی و اتاق خودرو اجازه می دهند تا بدون اختلال در حرکت خودرو ، دست اندازها را یکی پس از دیگری پشت سر بگذارد.

کمک فنر

در صورتی که خودرویی تنها مجهز به فنر باشد ، زمانی که باری اضافه بر روی فنرها اعمال شود یا وسیله نقلیه با یک دست انداز روبرو شود ، فنر با جمع شدن آنرا جذب می نماید ، اما زمانی که یک فنر جمع می شود ، مقداری انرژی در خود ذخیره می کند که برای تخلیه این انرژی ، فنر باز شده و انرژی وارده را به شکلی غیر قابل کنترل رها می سازد و از آنجائیکه فیزیک یک فنر با نوسان و ارتعاش آمیخته است پس از باز شدن دوباره جمع شده و سپس دوباره باز می شود ، و این حرکت تا زمان تخلیه کامل انرژی ادامه می یابد ، البته هر بار با فرکانسی کمتر از بار قبل. این سیکل باعث جدا شدن چرخ از سطح جاده ، خارج کردن کنترل خودرو از دست راننده و از بین بردن نرمی و راحتی سواری خودرو می شود.

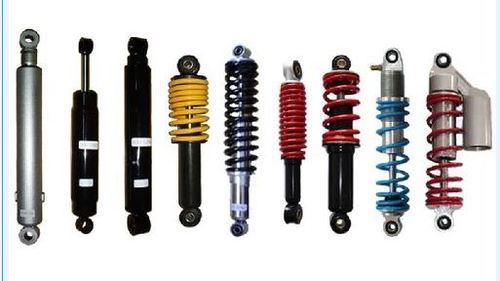

کمک فنر قطعه ای مکانیکی است که در نزدیکی هر چرخ در سیستم تعلیق نصب می شود تا نوسانات فنرها را کنترل کند. یک سر کمک‌فنر به اتاق یا شاسی خودرو متصل می شود و سر دیگر آن به قطعه‌ای متحرک از سیستم تعلیق، مانند پوسته اکسل یا طبق متصل است. در این وضعیت حرکت فنر سبب افزایش و کاهش طول کمک‌فنر می شود. هدف از بکارگیری کمک فنر جلوگیری  نوسانات فنر است.

کمک‌فنر زیر بار وزن خودرو  نمی باشد.کمک فنری که در شرایط مناسب قرار داشته باشد به سیستم تعلیق اجازه می دهد تا نوسان به وجود آمده را به یک یا دو سیکل تقلیل داده ، حرکت بیش از حد را تعدیل نموده و وزن وارد بر چرخ ها را در حالت تعادل و چسبیده به جاده قرار دهد .

با کنترل فنر و حرکات سیستم تعلیق ، اجزاء دیگر نیز در وضعیت درست خود فعالیت خواهند کرد و همین امر تنظیم چرخ ها را نیز به صورت ثابت در حالت صحیح  نگه داشته و هندلینگ مطلوب در اختیار راننده قرار می دهد.

کمک فنر در سیستم تعلیق موازی با فنر بسته می شود و مانند فنر نیروی محوری را جذب می کند در موقع جمع شدن کمک فنر به سهولت منقبض شده اما در موقع باز شدن کمک فنر مقاومت می نماید و با کندی باز می شود.

برای ورود به بحث نحوه عملکرد یک کمک فنر ، ابتدا به زبان ساده و بدور از جزئیات به بررسی اساس کار آن پرداخته و سپس به تشریح کلی و تخصصی عملکرد ، اجزا و انواع آن خواهیم پرداخت یک کمک فنر دارای پیستونی است که در سطح مقطع دارای حفره های کوچک می باشد، به یک میله فولادی متصل است ، این پیستون درون یک محفظه بسته ( سیلندر ) فلزی که حاوی یک سیال هیدرولیکی ( عموما روغن ) است ، حرکت می نماید . اطراف محل حرکت میله به داخل و خارج محفظه به وسیله یک کاسه نمد کاملا آب بندی شده و سیال تحت فشار ، امکان خروج از محفظه را دارا نیست .

وقتی کمک فنر فشرده می شود روغن از سوراخ های درشت تر سوپاپ آن جابجا می شود و لذا به سهولت تغییر مکان می دهد اما وقتی حالت انبساط آن فرا میرسد برگشت روغن به محل اولیه خود از مجاری کوچکتر میسر می گردد. در اثر برگشت روغن از مجاری کوچک نیروی اصطکاک روغن بالا رفته و انرژی مکانیکی به انرژی حرارتی تبدیل می گردد سپس گرما روغن در فضا پخش می گردد.

متداول ترین ارتعاش گیرها نوع تلسکوپی است که از دو سیلندر یک طرف بسته ساخته شده و قسمت بسته آن به پوسته محور چرخ متصل می شود طرف باز سیلندر به سمت بالا قرار داشته و در داخل آن یک پیستون با دسته پیستون حرکت می کند. دسته پیستون به شاسی بسته می شود البته سیلندر های نوع دو جداره هم بکار رفته است که در روی پیستون دو نوع سوپاپ وجود دارد نوع مجرا درشت آن هنگام فشرده شدن و نوع مجرا ریز آن در موقع باز شدن در معبر روغن قرار می گیرد.

کمک فنرهای تلسکوپی یک لوله ای یا دو لوله ای می باشد که در نوع دو لوله ای روغن بین دو جداره و در نوع یک لوله ای روغن در طرفین پیستون جابجا می شود. زمانی که نیرویی بر یک کمک فنر وارد شود ،کمک فنر به اصطلاح در سیکل فشرده شدن قرار گرفته و پیستون می خواهد به سمت پایین، درون محفظه حرکت نماید، اما از آنجا که سیال قابلیت فشرده شدن ندارد در مقابل این نیرو مقاومت می کند، همین کاهش سرعت جلوی نوسان فنر را گرفته و تعادل خودرو را برقرار می نماید. برای باز کردن کمک فنر فشرده شده نیز عملیاتی مشابه سیکل فشرده شدن انجام می شود با این تفاوت که این بار سیال از بالای پیستون می خواهد به زیر پیستون منتقل شود.

میزان مقاومتی که یک کمک فنر از خود نشان می دهد بستگی به سرعت سیستم تعلیق ( دست اندازهای جاده ) همچنین تعداد و سایز سوپاپ ها دارد.

اما ساختمان کمک فنرهای امروزی تا حدی پیچیده تر از آن چیزی است که در بالا ذکر شد ، تقریبا تمامی کمک فنرهای مدرن امروزی از نوع حساس به سرعت می باشند ، بدین معنا که در سرعت های بالای سیستم تعلیق ( جاده های پر دست انداز ) ، کمک فنر مقاومت بیشتر و برعکس در سرعتهای پایین مقاومت کمتری از خود نشان می دهد که این امر نرمی و راحتی رانندگی را بسیار بیشتر می نماید اما در سیستمی که در بالا بطور ساده بررسی شد یک مشکل بزرگ به چشم می خورد ؛ حجم سیال پایین پیستون ، در هنگامی که پیستون تا انتها بالا آمده ، با حجم سیال بالای پیستون در زمانی که پیستون تا انتها پایین رفته مساوی نیست ، دلیل آن هم وجود میله کمک فنر در بالای پیستون می باشد .
